Шафтҳои сплайн

Аз ҷониби корхонаи Feida Machinery фармоишӣ, чоҳҳои сплайн ҷузъҳои механикӣ мебошанд, ки қаторҳо ё дандонҳо доранд ва тавассути пайвастшавӣ бо чуқурҳо дар ҷузъҳои ҷуфтшуда фаъолият мекунанд, моменти моментро ба ҷузъҳои ҷуфтшавӣ интиқол медиҳанд. Илова ба интиқоли моменти момент, онҳо инчунин вазифаҳое доранд, ба монанди азхудкунии нодуруст, баланд бардоштани қувват, коҳиш додани ларзиш ва вайроншавӣ, васлшавӣ ва ларзиш лағжиш ва ғ. Силсилаи Spline Shafts мо дар бар мегирад Сплайни росткунҷаваСплайн чоҳи инволютӣ.

Параметри асосӣ:

Модул: M0.5-5

Синфи дақиқ: ISO/DIN 6-10

Шумораи дандонҳо: ҳар қадар дандон зиёд бошад, ҳамон қадар иқтидори сарбории баландтар аст

Кунҷи фишор: арзишҳои умумӣ 30, 37,5 ва 45 дараҷа мебошанд.

Кунҷи фишори хурдтар иқтидори баландтари сарборӣ медиҳад; кунҷҳои калонтар барои пайвастшавӣ лағжанда беҳтар аст.

Диаметри қатрон: доираи истинодҳои назариявӣ.

Ду намуди маъмул:

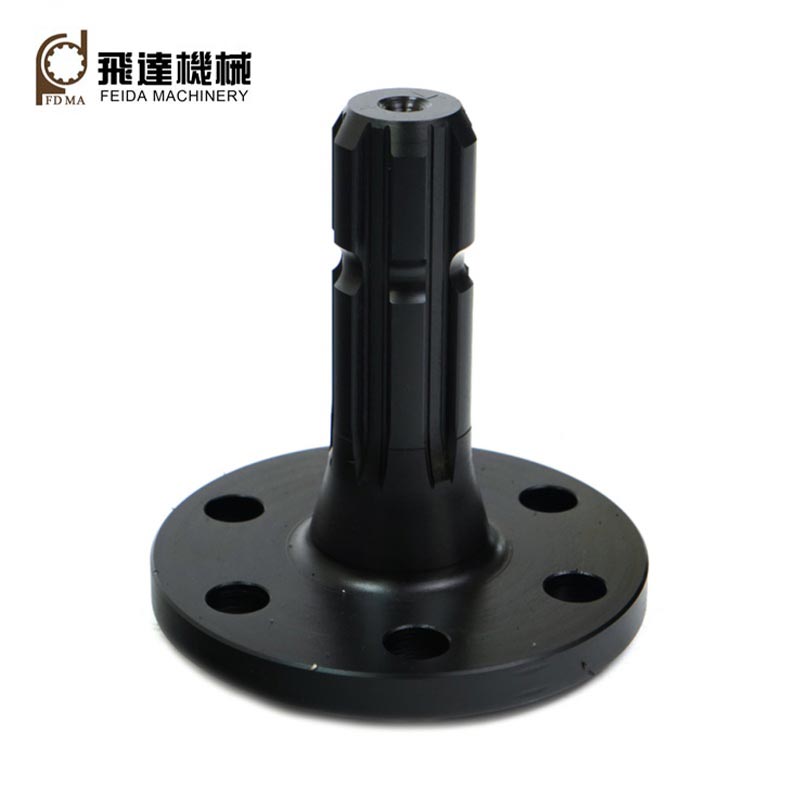

1. Моҳҳои росткунҷаи росткунҷа: Аз сабаби дандонҳои рости худ бо болоҳо ва решаҳои росткунҷа (ҳамвор) онҳо бартариҳои тарҳи оддӣ, арзиши пасти истеҳсолӣ ва коркард ва санҷиши осон доранд.

2.Чоҳҳои сплайнии инволютсионӣ: Онҳо дорои каҷҳои инволютсионӣ (монанди дандонҳои фишанги), решаҳои мудавваршудаи дандон, қабати якхела, ки дар натиҷа функсияи худмарказкунӣ, иқтидори баланди борбардорӣ, қувваи баланд ва ивазшавандагӣ доранд.

Ариза:

Чоҳҳои сплайнии инволютӣ барои пайвастшавӣ бо бори калон, талаботҳои дақиқи марказӣ ва андозаҳои калон мувофиқанд. Онҳо одатан дар доираи васеи барномаҳо истифода мешаванд, ба монанди системаҳои интиқоли барқи автомобилӣ, механизмҳои роҳбарӣ, муҳаррикҳои киштӣ, системаҳои пропеллер, лебедкаҳо, муҳаррикҳои ҳавопаймо, редукторҳо, дифференсиалҳо, қуттиҳои интиқол ва ғайра.

Пас аз беш аз 30 соли рушд, Feida Machinery ҳоло дорои се корхона дорад: яке барои ҷузъҳои интиқоли механикӣ, яке барои қисмҳои дақиқи фармоишӣ ва дигаре барои қисмҳои металлии варақ. Мо метавонем бо истифода аз усулҳои коркарди сплайни CNC (масалан, коркард, шаклдиҳӣ, брошинг, суфтакунӣ ва ғайра) ва ашёи хушсифат истеҳсол кунем. (масалан, 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 ва ғ.).
